Easy AirLink Din

Modem per la Delibera 595/2014/R/eel  Easy AirLink 595

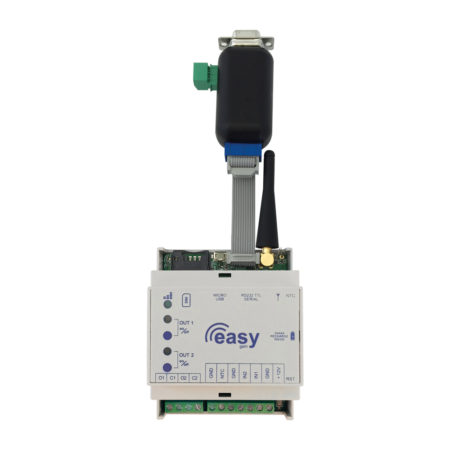

Easy Airlink 595 DIN è un prodotto completamente plug and play; attraverso il convertitore dedicato ha a disposizione due interfacce RS232 e RS485 per il collegamento diretto. Il device è pienamente compatibile con tutti i contatori con interfaccia seriale previsti per la delibera 595/2014/R/eel

Delibera

Delibera 595/2014/R/eel  Easy AirLink Din 595

Con l’ adeguamento delibera 595/2014/R/eel , l’Autorità per l’energia elettrica il GAS e il sistema idrico ha stabilito nuovi criteri per il servizio di misura dell’Energia Prodotta da impianti tradizionali, cogenerativi o da fonti rinnovabili, quali fotovoltaico, eolico o idroelettrico. Tenuto conto delle informazioni del GSE ai sensi dell’articolo 14.2 della sopra menzionata delibera, a far data dal 1° gennaio 2016, il GSE erogherà gli incentivi esclusivamente sulla base dei dati di misura trasmessi dai gestori di rete.

Quindi  il mancato adeguamento entro il termine del 31 dicembre 2015 comporterà automaticamente la sospensione dell’incentivo GSE.

Enel sta già comunicando ai produttori interessati quale siano le osservanze e trasmette un prospetto riepilogativo indicante le azioni a carico del produttore, specifiche per tipologia di impianto di produzione, propedeutiche alla presa in carico, da parte del gestore di rete, del servizio di misura dell’energia elettrica prodotta dall’impianto. Il mancato invio delle informazioni e la mancata esecuzione delle eventuali attività a carico del produttore, indicate entrambe in allegato, comporterà un ritardo nell’erogazione degli incentivi (rif. Allegato A Del. 595/14/R/eel art.14.5).

L’adeguamento è obbligatorio per chi ha installato un contatore proprio per la misura dell’energia prodotta negli impianti in BT, tra quelli nell’elenco dei contatori teleleggibili da Enel Distribuzione e deve comunicare ad Enel Distribuzione stessa le caratteristiche tecniche necessarie alla telelettura del suddetto contatore.
Nel caso di installazione di contatore non presente nella lista dei contatori teleleggibili da Enel Distribuzione, il produttore può inviare richiesta di installazione di misuratore di proprietà di Enel Distribuzione, dopo aver realizzato in loco l’alloggiamento del contatore nel rispetto delle indicazioni riportate nella specifica tecnica disponibile nell’homepage del Portale Produttori.
Per gli impianti in MT e AT (oltre alla richiesta di installazione di contatore Enel) c’è anche la possibilità per il produttore di installare un nuovo contatore, purché rientrante nella lista dei gruppi di misura approvati da Enel Distribuzione, e inviare la comunicazione delle caratteristiche tecniche necessarie alla telelettura tramite il Portale Produttori
Gli impianti interessati sono:

Impianti connessi in BT con potenza nominale di generazione superiore a 20 kW, attivati prima del 27/08/2012 per i quali il produttore ha installato il misuratore dell’energia elettrica prodotta.

Impianti connessi in MT-AT-AAT con potenza nominale di generazione superiore a 20 kW per i quali il produttore ha installato un proprio misuratore (indipendentemente dalla data di attivazione).

Dati Tecnici

Alimentazione

12Vdc (min 9Vdc, max 14Vdc)*
* Alimentatore 230Vac : 12Vdc NON fornito in dotazione

Assorbimento

3.5W Max

Frequenza 850 – 900 – 1800 -1900 MHz Quad Band
Tipo Antenna

Antenna Stilo SMA M

Interfacce

RS232 (V.24 /V.28):

  • Baud rate (bits/s): 300, 600, 1200,2400, 4800, 9600, 19200, 38400, 57600, 115200,230400,460800 and 921600
  • Autobauding (bits/s): da 1200 a 921600

RS485

  • Baud rate (bits/s): 300, 600, 1200,2400, 4800, 9600, 19200
GSM GPRS Max Power  GPR Class 10 33 dBm
Interfaccia SIM SIM socket (1.8V/3V)
Modulo di comunicazione

Modem quad band 850-900-1800-1900 MHz . GPRS Class 10 33 dBm

SMS
  • Testo & PDU
  • Punto-punto (MT/MO)
  • Cella di trasmissione
Data
  • Protocollo di comunicazione V.110 o V.32
  • Circuito di dati asincrono
  • Modalità trasparente e non trasparente
  • Fino a 14,400 bits/s
  • Correzione errore MNP classe 2
  • compressione dei dati V42.bis
Temperatura
funzionamento

-20 .. +55 °C

Temperatura
stoccaggio

-20 .. +55 °C

Limiti umidità 20 .. 80 % RH non condensante
Grado di protezione IP30
Contenitore  Materiale

ABS V0 autoestinguente

Colore

Modem:RAL 7035 (Grigio Luce) – Serial Converter: Nero

Peso

Modem ~ 130 g – Serial converter 35 g

Dimensioni

Modem 4 guide DIN – Serial converter 65mm x 35mm x 24mm

Installazione

Montaggio su guida DIN

I dati da comunicare al gestore di rete relativi al modulo di comunicazione Easy AirLink 595 DIN sono i seguenti:

Modulo di comunicazione

Ditta costruttrice modulo

Shitek Technology Srl

Modello

Easy AirLink 595 Din

Tipo di comunicazione

GSM

Password (se presente)

non presente

Numero telefonico

+3932…

Protocollo di comunicazione

V.110 – V.32

Frame seriale

Indicare la configurazione ( n°bit – parità – n°stop bit) della seriale del contatore*

Esempio: 7 E 1

Velocità seriale

Indicare la configurazione (baud rate) della seriale del contatore*

Esempio: 9600bps
